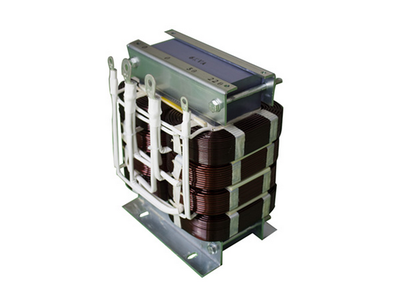

電抗器也叫電感器，根據用途來可分為：

①并聯電抗器；②串聯電抗器；③調諧電抗器；

④輸出電抗器；⑤輸入電抗器；⑥限流電抗器；

⑦消弧線圈；⑧阻尼電抗器；⑨平波電抗器。

電抗器就是導線繞成螺線管形式（空心電抗器），有時為了增加電感值，會在線圈中插入鐵心（鐵芯電抗器），鐵芯中均勻分布多個氣隙。

"="" inline="0">

非調諧補償濾波單元，即采用串聯電抗器與并聯電容器串聯，根據接入點處系統諧波分布情況，采用合適的電抗率P，

即電抗器與串聯電容的阻抗比值：

"="" inline="0">

常用的電抗率為0.5/1%、6/7%、13.5/14%。

低壓無功補償回路串聯電抗器，有兩個主要作用：

Ⅰ.降低電容器投入瞬間涌流在

"="" inline="0">

以內，減小故障情況下電流，在允許范圍內；

如電抗率P選0.5%、1%阻尼電抗器

Ⅱ.抑制接入點系統諧波侵入電容，延長電容使用壽命；如電抗率選為7%、14%等

第一種情況，使用場合為：在系統諧波含量?。妷嚎傊C波畸變率

"="" inline="0">

），對用電設備影響不大，不需要特別抑制及治理措施。 一般采用純電容補償方案。當然有條件的話串聯阻尼電抗器，能減小合閘涌流對電容器金屬極板的沖擊，起保護電容器，減小系統電壓波動

第二種應用情況為：系統各次諧波明顯，電壓總諧波畸變率

"="" inline="0">，對敏感設備已經造成影響，像無功補償用電容，諧波侵入，造成嚴重過載，發熱等、采取的應對措施是前段串聯電抗器，改變補償支路的阻抗特性，防止諧波的放大甚至諧振。

"="" inline="0">

系統中諧波次數、含量大小，我們可以通過專業測量?jī)x表，如FLUK表，直觀顯示出來。

下圖為一層寫字樓諧波測量

"="" inline="0">

圖1

通過大量的實地勘察，低壓系統諧波次數、含量主要集中在13次以內，其中3次、5次、7次、9次、11次為重災區。

我們知道了諧波對并聯電容器的危害，對補償穩定性的危害，就必須采取串聯電抗器的辦法

那電抗器要怎么選，選多大的合適哪？

看下圖2——調諧次數

"="" inline="0">

橫坐標為系統諧波次數，1為基波（頻率50Hz）、2次諧波（頻率100Hz）、3次諧波（頻率為150Hz）…；

縱坐標為單元（電容+電抗）基波與諧波下阻抗比值；曲線為各類電抗率，曲線與橫坐標的交點為P對應的調諧次數。

見下表1

"="" inline="0">

曲線與橫坐標交點的左側，單元阻抗呈容性（capacitive）,右側單元阻抗呈感性（inductive）

如電抗率14%的電容+電抗組合單元

①對于基波（1次）落在坐標交點（2.67次）的左側，因?yàn)閒=50Hz時單元呈容性，系統阻抗呈感性，從而用作無功補償，提高系統功率因數；

②3次諧波落在坐標交點（2.67次）的右側，在f=150Hz組合單元阻抗呈感性，而系統總阻抗呈感性，所以不發生串聯或并聯諧振，也無諧波電流放大風險。

抑制了三次諧波侵入電容，對三次以上諧波也一樣抑制效果。

"="" inline="0">

當電抗率選7%的組合單元時，坐標交點（調諧次數為3.78次），同樣分析：可補償基波（1次）無功功率，抑制5次及以上諧波。

但是3次諧波落在交點左側，在f=150Hz下單元阻抗呈容性,系統總阻抗呈感性，正負抵消，諧波阻抗減小，3次諧波電流增加，導致總電流增加。

所以此種情況下，不能選擇7%電抗率，應選14%電抗率。
